via Vasco de Gama 7-9-11 & Uso di Mare 2-4-6-8-10 Bologna

Descrizione degli impianti

L’impianto è del tipo centralizzato dotato di centrale termica funzionante a gas metano con due caldaie per il riscaldamento ambienti e la produzione di acqua calda sanitaria.

Le caldaie presenti in centrale termica hanno le seguenti caratteristiche:

• Marca: HOVAL
• Modello: STP 750
• Pot. focolare: 830,2 kW;
• Pot. Utile: 755,8 kW;
• Anno: 1987;

I bruciatori presenti in centrale termica hanno le seguenti caratteristiche:

• Marca: CUENOD
• Modello: C 70 G 507/8
• Anno: 2000;
• Tipologia: Bistadio;

• Marca: CUENOD
• Modello: C 75 GX 507/8
• Anno: 2013;
• Tipologia: Bistadio/Modulante;

Esse sono al al servizio di 70 + 54 alloggi di e 2 sale condominiali.
Le due caldaie hanno temperatura fumi oltre 140°C mentre le moderne caldaie a condensazione hanno temperature fumi circa 75 – 85°C.
Il sistema di espansione è di tipo aperto con vasi di espansione nel tetto; questo tipo di sistema causa una ossigenazione dell'impianto che esalta il processo di ossidazione del ferro con il quale sono costruite le tubazioni.

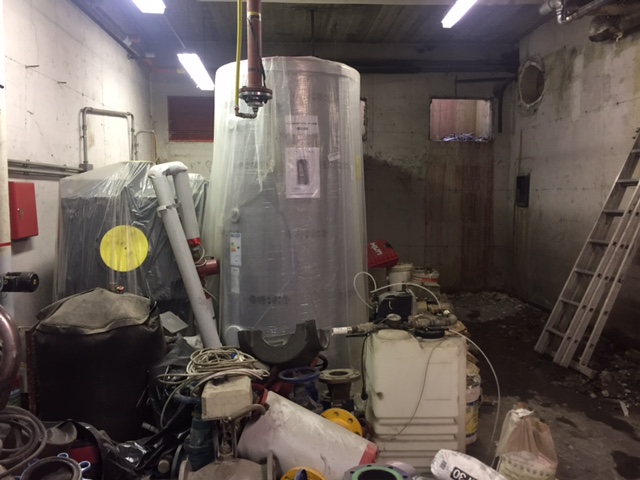

La produzione di acqua calda sanitaria avviene con due boiler a serpentino marca BIKLIM modello BV 6 di capacità stimata pari a 1000 litri ciascuno ed un terzo boiler tipo HOVAL modello Modul plus di cui non sono presenti dati.

Prestazioni professionali fornite

1. Raccolta elaborati planimetrici

2. Programmazione accessi unità immobiliari

3. Sopralluogo tecnico

• Rilievo involucro e centrale termica
• Mappatura dei corpi scaldanti

4. Diagnosi energetica edificio/impianto e progetto

• Riorganizzazione materiale sopralluogo
• Simulazione delle varie ipotesi di intervento
• Redazione progetto e computo metrico relativo agli interventi studiati

5. Proposta di interventi migliorativi

• Adeguamento dell’impianto di riscaldamento alla UNI 10200.15 , installazione termoregolazione e contabilizzazione del calore
• Ristrutturazione della centrale termica con sostituzione dei generatori di calore esistenti con nuovi a condensazione di potenzialità minore e pompa di calore per la produzione di acqua sanitaria
• Installazione di un impianto fotovoltaico sul tetto piano
• Installazione boiler in pompa di calore per ricircolo acqua calda

6.Intervento realizzato

• FASE 1 - Adeguamento dell’impianto alla UNI 10200.15 e installazione boiler in pompa di calore per ricircolo acqua calda

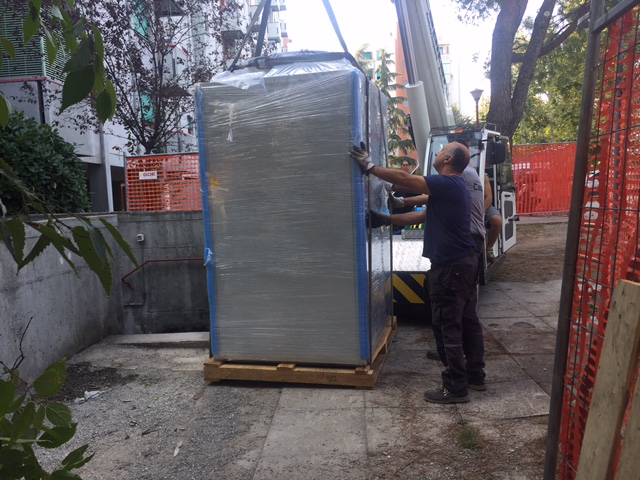

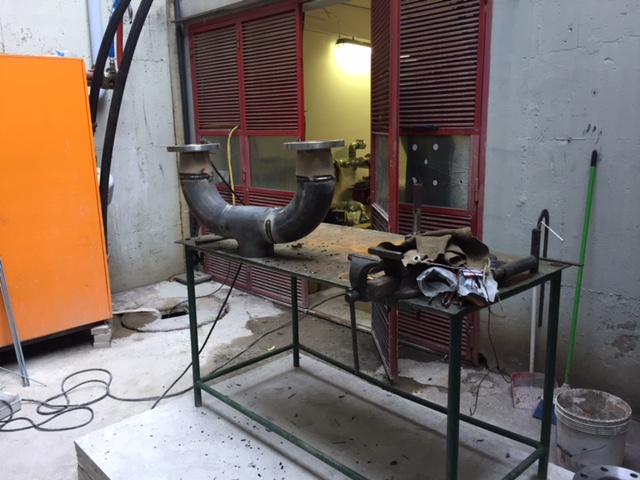

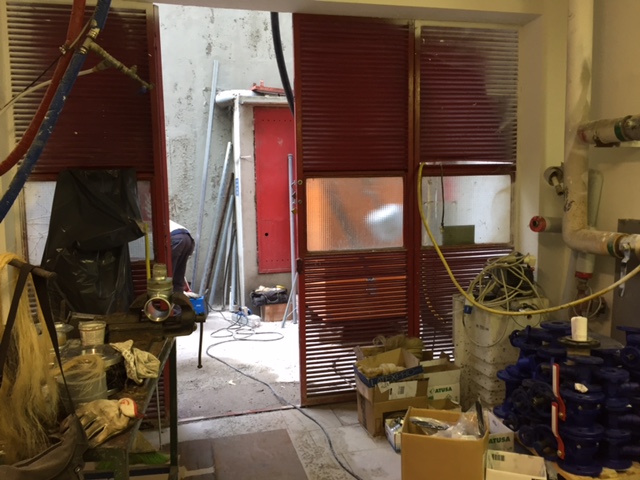

• FASE 2 Ristrutturazione della centrale termica con sostituzione dei generatori di calore esistenti con nuovi a condensazione di potenzialità minore e pompa di calore per la produzione di acqua sanitaria ( in fase di realizzazione durante il 2018 )
